CENTRAL DE ALARME ENDEREÇÁVEL SIGMA

Gostou? compartilhe!

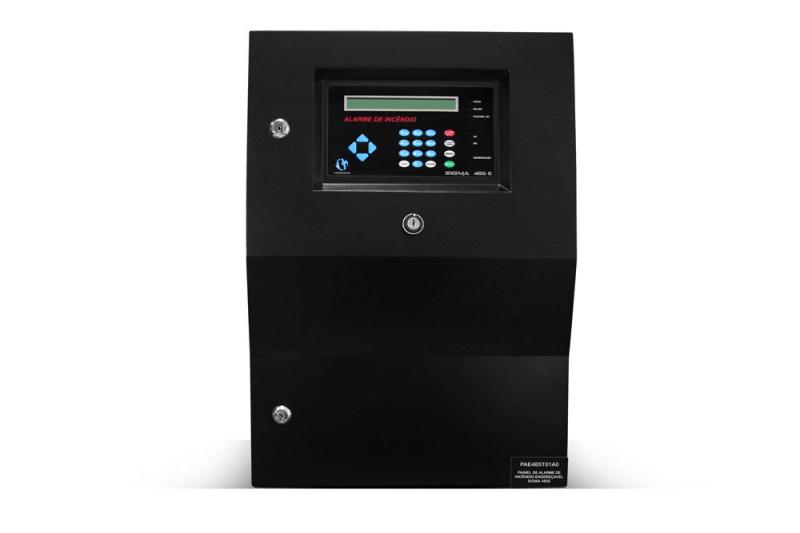

CENTRAL DE ALARME ENDEREÇÁVEL SIGMA

Não informado


Aplicação

Preço Sob Consulta



Clique na imagem para ampliar.

SOBRE O PRODUTO

O “Sistema Modular SIGMA” em sua configuração básica é formado por um painel central de alarmes contendo uma Interface Homem-máquina (IHM), um módulo supervisor de alarmes e um módulo de fonte de alimentação/carregador de baterias.

Módulos auxiliares como repetidores de alarmes, módulos de fontes de alimentação e módulos de supervisão podem ser incorporados ao sistema básico, de forma a aumentar a capacidade de endereçamento de dispositivos e periféricos.

Os dispositivos podem ser de atuação manual ou automática. Operando em modo “Classe A” (4 fios) com retorno para a central, ou “Classe B” (4 fios) sem retorno para a central.

Cada módulo de supervisão foi especialmente desenvolvida para áreas com uma sub-rede de

supervisão com até 125 dispositivos endereçáveis. E o sistema central pode monitorar até 125 módulos de supervisão por meio de uma rede principal, possibilitando uma supervisão e alarme de até 15.625 dispositivos e/ou periféricos endereçáveis.

O grande diferencial do “Sistema Modular SIGMA” é a sua filosofia descentralizada dos módulos de supervisão com software para controle de detecção, alarmes e extinção no próprio módulo, não dependendo da IHM para sinalizações de eventos, e também uma interface de comunicação serial padrão RS-485 com os dispositivos nele conectados, aumentando assim a confiabilidade de informações mesmo a grandes distâncias entre o módulo de supervisão e seus dispositivos. Isto não só facilita a instalação do sistema, como também reduz custos de manutenção em instalações de médio e grande porte.

O sistema detecta sinais provenientes dos Acionadores Manuais e Detectores Automáticos, também monitorando defeitos de linha, como fuga terra e rompimento físico de linha de detecção (sub-rede), como também da linha que compõe a rede de supervisão principal.

Cada um dos dispositivos endereçáveis possui um número (endereço) e (descrição) pelo qual será identificado pelo módulo de supervisão, o qual faz uma verificação interrogando um a um e recebendo como reposta a situação atual (status) do dispositivo endereçável. Este status pode conter informações de alarme (manual, iônico, óptico, térmico e etc.), bem como a continuidade do dispositivo de disparo do agente extintor (pirotécnico ou eletro-válvula), o estado do pressostato do cilindro de gás, ou qualquer outro monitoramento que se fizer necessário.

O módulo de supervisão pode enviar comandos para cada um dos dispositivos endereçáveis como acionar leds, relés, sirenes, sinalizadores etc., tudo através do sistema de endereçamento inteligente de modo a simplificar qualquer implementação de segurança de incêndio.

CARACTERÍSTICAS

  • Topologia e arquitetura descentrlizada com inteligência distribuida;
  • Software de programação e configuração para PC/Notebook;
  • Módulo de interface MODBUS RTU;
  • Painel Redundante com recusro mestre/escravo e comutação/ativação automática;
  • Comunicação diferencial utilizando padrao eletrico TIA/EIA RS485 com todos os dispositivos endereçaveis;
  • Interface gráfica multi-plantas IRIS, para até 8 estaçoes de supervisão;
  • Sincronismo de sinalizadores audio-visuais em rede via software;
  • Permite 2048 divisões para sinalização de eventos em 64 grupos e 32 setores;
  • Permite especificar grupo e sala para sinalização de abandono de área;
  • Módulo de interface para Fibra Ópica Monomodo/ Multimodo;
  • Logica de combate e extinção de incêndios em até 32 setores distintos
  • Módulo de interface de células de carga (strain gauge) para supervisão de peso de cilindros;
  • Modulo de comunicação em rede TCP/IP;
  • Módulo de interface com leitura de 4-20 mA para supervisão de sensores de gás.
