SOBRE O PRODUTO

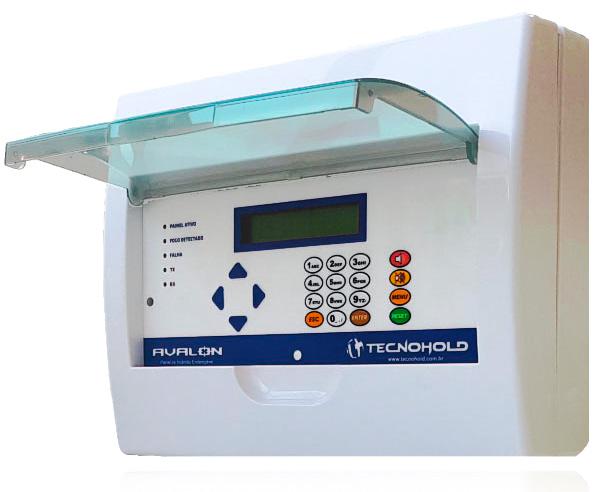

O sistema endereçável da AVALON tem sua configuração básica formada por uma central de alarme que contém um cartão de controle lógico, Interface Homem Máquina (IHM) e dois cartões eletrônicos de fonte de alimentação/carregador de baterias.
Os dispositivos utilizados neste sistema podem ser de atuação manual ou automática, operando em modo “Classe B” sem retorno para o painel, ou em modo “Classe A” retornando o laço endereçável para o painel. A lógica de supervisão e controle de alarmes (LSC) foi desenvolvida para áreas de supervisão de 65 até 250 componentes endereçáveis. A Linha AVALON está disponível em três versões: A65 (suporta até 65 dispositivos), A125 (suporta até 125 dispositivos) e, A250 (suporta até 250 dispositivos), ao qual este sistema detecta sinais provenientes de acionadores manuais, detectores automáticos, e defeitos de linha como fuga no circuito de alimentação positiva (+) ou negativa (-) para o circuito de aterramento do sistema.
Cada um dos dispositivos ou periféricos endereçáveis possui um número (endereço) pelo qual será identificado pela LSC, a qual faz uma verificação interrogando um a um e recebendo como reposta a atual situação (status) do dispositivo/periférico endereçável. Este status pode conter informações de alarmes (manual, térmico, óptico de fumaça e etc.), com a lógica de supervisão e controle de alarmes (LSC) também pode enviar comandos para cada um dos periféricos endereçáveis podendo acionar leds, relés, sinalizadores etc., tudo através do sistema de endereçamento inteligente de modo a simplificar qualquer aplicação de segurança de incêndio.
CARACTERÍSTICAS
- Suporte para software de interface gráfica via PC;
- Suporte para módulo MODBUS RTU;
- Capacidade de endereçar até 250 dispositivos com texto de identificação personalizável;
- Pode atender um periférico e executar o alarme em menos de três segundos;
- Sinalização de alarmes com acessibilidade para deficientes auditivos;
- Suporte para comunicação e alimentação em classe A;
- Identificação e Localização de ruptura do laço (somente em classe A);
- Suporte para módulos isoladores de curto circuito e isolação contra ruídos e interferências;
- Suporte a sirene multi-tom, o que permite escolher dentre 13 toques diferentes;
- Suporte a módulos de comunicação via fibra óptica;
- Proteção contra descargas atmosféricas - Grau de proteção Classe III;
- Suporte para painel repetidor, o qual permite executar comandos remotamente e visualizar os eventos gerados pelo painel principal;
- Possui sinalização especial para alarme de convocação de brigada geral ou setorizado.
- Modo de manutenção, que possibilita testes de funcionamento do sistema inibindo a sinalização sonora e visual dos periféricos;
- Modo de teste de ponto a ponto, que possibilita visualizar pontualmente a comunicação com cada dispositivo, auxiliando na manutenção preventiva e corretiva do sistema;
- 64 setores de alarmes sendo 1 setor geral e 63 setores individuais;
- 16 setores com temporização individual para combate a incêndios;
- Capacidade de armazenamento para até 2500 eventos em memória não volátil;
- Sistema micro controlado com proteção contra travamento por Watch Dog Timer;
- Real Time Clock com bateria de backup, mantendo o horário mesmo desligado;
- sinalização sonora diferenciada para alarmes de fogo e falha por meio de buzzer no painel;
- Acesso restrito controlado por cinco senhas em dois níveis, sendo um “Administrador” e quatro usuários;
- Possibilidade de ativar/desativar supervisão de componentes fora de operação ou avaria (desabilitar endereço);
- Monitoramento do nível e presença das baterias de backup;
- Fonte de Alimentação e Carregador/Flutuador de baterias com ajuste automático de voltagem (85 até 265 VAC);
- Módulos para interface com dispositivos convencionais (acionadores manuais e detectores) de mercado, ligados em “Classe A” ou “Classe B”;
